20.10.2010 MDL aplikace pro MicroStation V8i, PowerDraft V8i a PowerMap V8i

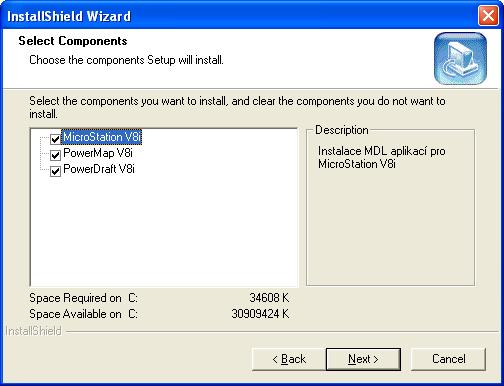

MDL aplikace jsou k dispozici i pro MicroStation V8i (resp. PowerMap V8i a PowerDraft V8i). Více informací na MDL aplikace
22.5.2008 MDL aplikace pro MicroStation XM, PowerDraft XM a PowerMap XM
Od 22.5.2008 jsou nabízeny MDL aplikace i pro MicroStation XM (resp. PowerMap XM a PowerDraft XM). Všechny uvedené MDL aplikace, byly vytvořené a testované pod MicroStationem XM (08.09.04.51) CS.
Accuracy - zaokrouhluje /redukuje/ počet platných desetinných míst souřadnic grafických prvků MicroStationu.
AddSelect - výběr stejných grafických prvků ve výkrese, na základě výběru jednoho z prvků.
ALevel - kopírování graf.prvků z referenčních výkresů do aktivního výkresu; kopírování do aktivní hladiny.
Analyza - vytvoření seznamu grafických prvků v aktivním výkrese; generování datového modelu (typ, atributy).
Aprox - přímá/číselná/ editace souřadnic (x,y,z) grafických prvků; možnost aproximace.
AttachGG - vytvoření asociace (provázanosti) mezi výkresovými prvky pomocí grafických skupin.
BlindDate - výběr, vysvícení grafických prvků na základě jejich data a času vytvoření/poslední aktualizace.
Building - správa popisných informací o stavebních objektech ve výkresech DGN.
CellType - změna typu značky ve výkrese bodová <=> grafická.
CLines - konverze grafických prvků - úsečky (Line), křivka (Curve) a oblouku (Arc) na prvky typu lomené čáry (LineString).
ClosElm - vytvoření uzavřených prvků z liniových (např.linie na útvar).
CTool - vkládání grafických značek do výkresu se změnou jejich atributů.
Check - kontrola parametrů (jednotky, rozlišení apod.) v aktivním výkrese MicroStationu.
CheckC - kontrola registrů barev (RGB) - tabulky barev.
CheckP - kontrola umístění geodetických bodů na souřadnicích grafických prvků.
CheckT - kontrola a oprava vlastnosti textových prvků /závislost na pohledu/.
DelShaDe - odstranění definic sdílených značek z výkresu MicroStationu /sdílené značky převádí na nesdílené/.
DgnRevival - obnovení grafických prvků MicroStationu /odstranění popisných atributů, databázových linků atd./
DtLink - odstranění databázových linků.
DWFExport - export výkresů DGN do souboru *.dwf /formát Autodesku pro publikování vektorových dat na internetu/intranetu/.
ExLines - vygenerování seznamu liniových stylů ve výkrese.
ExPoints - vygenerování seznamu souřadnic grafických prvků do textového souboru.
ExText - vyexportování textů z MicroStationu do souboru.
GenSharedCell - vytvoření definic sdílených značek ve výkrese z připojené knihovny značek.
GGSort - třídění a komprimace grafických skupin.
Grad - přepočet gradů/stupňů; nastavení aktivního JTSK.
InitID - předávání parametrů MS při jeho startu.
Imlite - generování geodetických bodů ve výkrese z připojeného textového souboru.
Journal - správa značek ve výkrese, v knihovně značek.
MapInfoIn - import souborů MapInfa (*.mif, *.mid) do MicroStationu včetně vytvoření DB linků.
MapInfoOut - generování souborů MapInfa (*.mif, *.mid) z MicroStationu, včetně DB linků.
Master - lze uživatelsky nastavit - příkazy, které se budou vykonávat při událostech v MicroStationu - otevření výkresu, připojení reference atd.
Meritko - změna měřítka značek (bodových, grafických, sdílených, nesdílených), textů a textových uzlů, liniových prvků (čáry, lomené čáry, oblouky, kružnice, křivky atd.) a kót (text, tolerance, koncové značky).
Odmerna - umístění odměřené vzdálenosti do výkresů (text).
Oko - dynamické zobrazení detailu okolo kurzoru ve zvoleném pohledu.
PlaceBy - umístění textů a značek podél liniových prvků; vytvoření asociace mezi prvky.
PlaceC - umístění značek na charakteristické části (vrcholy, těžiště apod.) grafických prvků.
ReCell - záměna značek ve výkresech za značky v připojené knihovně značek.
RefHilite - vysvícení referenčních výkresů.
ReLib - aktualizace knihovny značek z jiné knihovny značek.
Reverse - změna vektorové orientace liniových stylů.
RoCell - rotace bodových, grafických a sdílených značek ve výkresech MicroStationu.
SearchG - výběr, vysvícení grafických prvků na základě geometrických rozměrů /délky, obvod, plocha atd./.
Selekt - postupné zobrazení vybraných prvků v některém z pohledů MicroStationu.
SesCell - sestavování nových značek z vkládaných značek.
Shapes - transformace komplexních prvků MicroStationu (uzavřené řetězce /complex shape/ a složené řetězce /complex string/) na základní prvky (útvary /shape/ a lomené čáry /linestring/).
SQLect - výběr/vysvícení prvků na základě jejich databázových hodnot.
StylesView - natočení liniových stylů do zvoleného pohledu /pro 3D výkresy/.
TextCase - změna velikosti písma (malá, velká, inverzní) ve výkresech MicroStationu.
TextJust - změna pilotního/vztažného bodu textu/textového uzlu beze změny jeho polohy ve výkrese.
TextSize - změna fontu beze změny velikosti textu.
Trideni - změna datového modelu.
Upto3D - transformace 2d výkresů na 3d výkresy.
VGImport - import souborů *.vgi (Slovenský katastr nemovitostí) do systému MicroStationu.

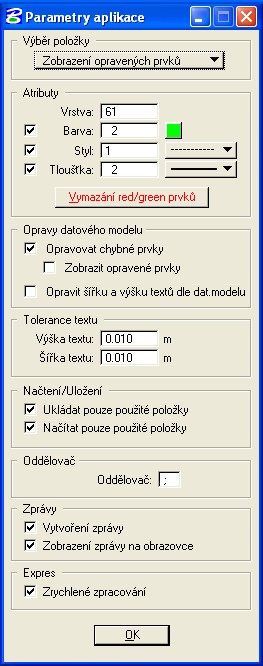

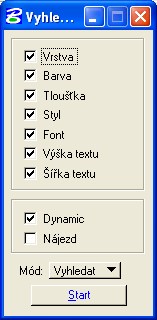

Vrstveni - kontrola a oprava datového modelu. Kreslení dle datového modelu. Inteligentní identifikace grafických prvků ve výkrese a jejich přiřazení/nepřiřazení v datovém modelu, atd.
VTXExport - vytvoření souboru *.vtx (Kokeš, Geus, Atlas apod.) z výkresu MicroStationu, dle konverzních tabulek. Generování souřadnic geodetických bodů atd..
VTXImport - import souboru *.vtx do MicroStationu, dle konverzních tabulek.
XFiles - obnovení připojení "ztracených" referenčních výkresů (vektorových i rastrových).
XRef - přepínání hlavního a vektorových výkresů MicroStationu.
Zaloha - automatická záloha aktivního výkresu.
13.5.2008 Aktualizace MDL aplikací pro MicroStation V8, PowerDraft V8, PowerMap V8
Accuracy (zaokrouhluje počet desetinných míst souřadnic grafických prvků) - aplikace byla přepracována, nyní pracuje i s komplexními prvky - složený řetězec (complex string) a uzavřený řetězec (complex shape).
BlindDate (výběr/vyhledání grafických prvků na základě datumu a času jejich vytvoření/poslední aktualizace) - upraveno vyhledávání nejnovějšího a nejstaršího prvku a synchronizace nastavení atributů.
DtLink (odstranění DB linků) - provedena úprava algoritmu.
DWFExport (export výkresů DGN do formátu *.dwf) - v nové verzi se již všechny texty a textové uzly, které byly vytvořeny pomocí standardních fontů MicroStationu (font.rsc) převádějí do *.dwf souboru jako TTF fonty. Texty vytvořené pomocí TTF a SHX fonty zůstávají nezměněné.
ExPoints (export souřadnic grafických prvků do textového souboru) - upravena funkce pro prohledávání výkresů - nyní se lze vrátit do výchozího stavu pomocí funkce "Krok zpět".
GGSort (třídění a komprimace grafických skupin) - kompletně přepracovaný algoritmus třídění a komprimace.
ReCell (výměna značek ve výkresech dle aktivní knihovny) - odstraněny nedostatky při aktualizaci sdílených značek.
Upto3D ( transformace 2D výkresů na 3D) - upravena funkce pro vyhledání atributů grafických prvků v referenčním výkrese, představující geodetický bod.
XFiles (připojení "ztracených" ref.výkresů) - přepracované funkce pro připojení/odpojení vektorových/rastrových výkresů. Pomocí nastavení nových cest k referenčních výkresům, lze provést obnovení "ztracených" referenčních výkresů.
10.12.2007 Aktualizace MDL aplikace MapInfoIn

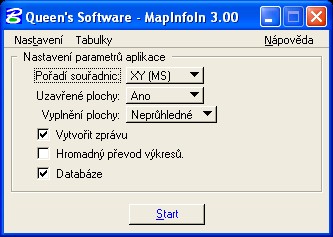

MapInfoIn - (Import souborů *.mif a *.mif do MicroStationu, včetně vytvoření databázových vazeb). MDL aplikace niní může importovat liniové a uzavřené prvky až do velikosti 15000 vrcholů. - do MicroStationu jsou tyto grafické prvky importovány jako složené řetězce (complex chains) resp.uzavřené řetězce (complex shapes). Aplikace má přepracované linkování grafických prvků k databázi.
12.11.2007 Aktualizace MDL aplikací

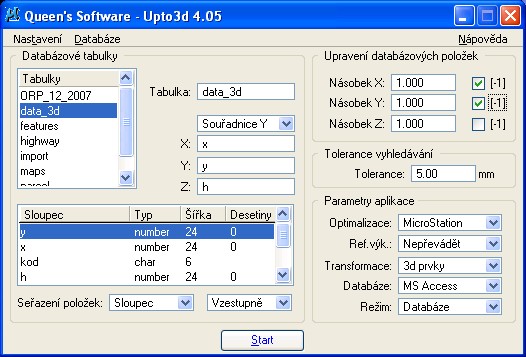

Upto3D - (MDL aplikace umožňující konverzi - zvednutí 2D výkresu na 3D pomocí bodů [X,Y,Z] uložených v databází resp.v referenčním výkrese), byla významně aktualizována.

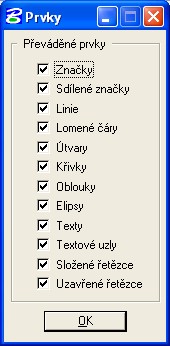

Nyní MDL aplikace Upto3D umožňuje nově provádět konverzi i komplexních prvků - složený řetězec (complex chains) a uzavřený řetězec (complex shapes), přepracován byl i algoritmus pro prohledávání (skenování) výkresu - není prováděna komprese výkresu před samotnou transformací - lze celou transformaci vrátit zpět, resp.krokovat.
Nově lze převáděné křivky ukládat ve 3D
výkresu jako lomené čáry, přepracováno bylo ovládání a nastavení aplikace
(lepši synchronizace jednotlivých položek nastavení), přepracovány byly i
reporty - zobrazování informací na obrazovce monitoru resp.ukládání reportu
do souboru.

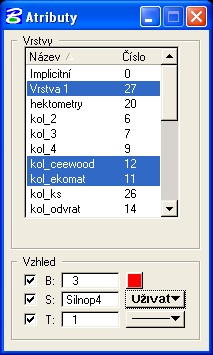

PlaceC - (umístění značek na charakteristické části grafických prvků - vrcholy, těžiště atd.). MDL aplikace byla přepracována - optimalizována pro MicrosStation V8. Uživatel může nyní definovat kriteria - vrstvy pro výběr grafických prvků v rámci všech dostupných vrstev v připojeném výkrese MicroStationu (dříve pouze vrstvy 1-63).

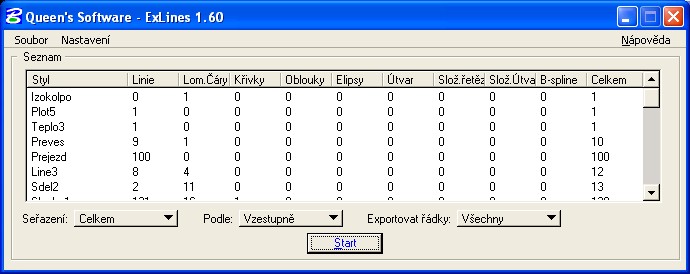

ExLines - (vytvoření seznamu uživatelských stylů použitých ve výkrese). MDL aplikace byla přepracována - optimalizována pro MicroStation V8. Nově lze definovat vrstvy pro výběr grafických prvků v rámci všech dostupných vrstev v připojeném výkrese MicroStationu (dříve pouze vrstvy 1-63).
SearchG - (výběr grafických prvků (liniových a plošných) na základě jejich délky,nebo plochy resp.jejich kombinace (AND/OR/NAND). MDL aplikace byla přepracována - optimalizována pro MicroStation V8. Nově lze definovat vrstvy pro výběr grafických prvků v rámci všech dostupných vrstev v připojeném výkrese MicroStationu (dříve pouze vrstvy 1-63).
SearchPattern - (výběr grafických prvků na šrafovaných/vzorovaných prvků na základě parametrů šrafování/vzorování). MDL aplikace byla přepracována - optimalizována pro MicroStation V8. Nově lze definovat vrstvy pro výběr grafických prvků v rámci všech dostupných vrstev v připojeném výkrese MicroStationu (dříve pouze vrstvy 1-63).

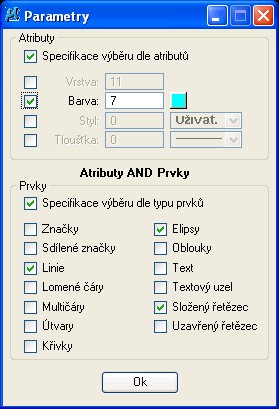

BlindDate - (výběr
prvků na základě času a data jejich pořízení resp.poslední aktualizace), aplikace
byla rozšířena o možnost provádět bližší specifikaci výběru prvků na základě
jejich atributů a typu. Nastavení limitních hranic (datum a čas) pro vyhledání
grafických prvků je možné definovat na základě existujících grafických
prvků.
